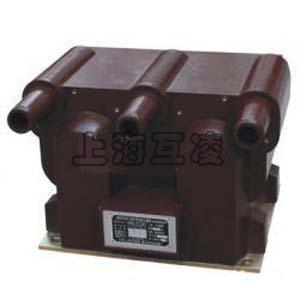

JSZV12A-6R,JSZV12-3R電壓互感器
-
-
- 名稱：JSZV12A-6R,JSZV12-3R電壓互感器
- 型號：JSZV12A-6R,JSZV12-3R
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上海互特電氣有限公司成立以來始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
產品描述
JSZV12A-6R,JSZV12-3R電壓互感器
JSZV12A-6R,JSZV12-3R電壓互感器概述
JSZV12A-6R,JSZV12-3R電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。
JSZV12A-6R,JSZV12-3R電壓互感器技術表
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；
| 產品型號 | 額定電壓比 | 準確級及額定輸出 | 極限輸出 | 額定絕緣水平 | |||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.5 | |||||
| JSZV12A-3R | 3000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 3.6/25/40 | |
| JSZV12A-6R | 6000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 240 | 7.2/32/60 | |
| JSZV12A-10R | 10000/100/100 | 15 | 30 | 100 | 150 | 20/40 | 300 | 12/42/75 | |
| 10000/100/220 | 100 | 15 | 30 | 100 | 150 | 20/60 | 300 | ||
| 220 | ／ | 80 | 150 | 240 | 500 | ||||
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
產品名稱：JSZV12A-6R,JSZV12-3R電壓互感器
型號：JSZV12A-6R,JSZV12-3R
聲明：本頁JSZV12A-6R,JSZV12-3R電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
