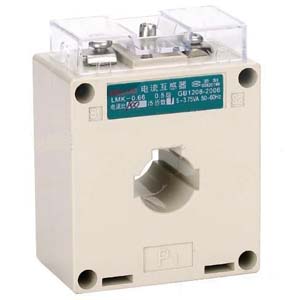

LMK-0.66電流互感器

LMK-0.66電流互感器概述

LMK-0.66電流互感器為戶內型，塑料外殼，全封閉產品。適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流監測和保護用。產品符合IEC60044-1;2003及GB1208-2006，電流互感器標準。

LMK-0.66型電流互感器結構

本型互感器的鐵芯為環形和矩形鐵芯，二次繞組沿鐵芯圓周均勻分布， 采用ABS阻燃塑料做為互感器的絕緣外殼；中間窗口供母線穿繞使用；本型互感器二次繞組均勻繞制，漏磁很小,具有性能穩定,重量輕,安裝方便等優點。

注意事項

電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

互感器使用條件

1、海拔高度不超過1000米
2、周圍環境溫度不高于+40攝式度,不低于-5攝式度
3、周圍空氣的相對濕度不大于85%(20攝式度)
4、安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質
注：1、流互感器一次孔為三排結構

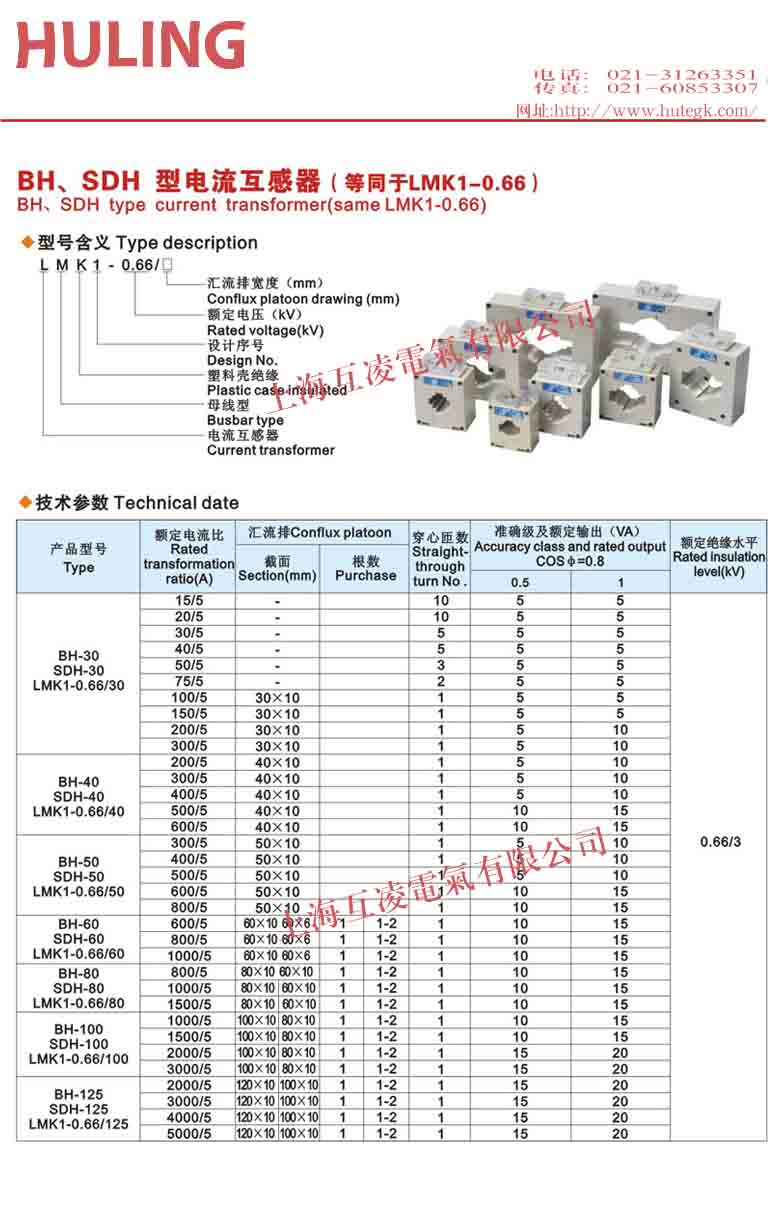

2、容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應 10VA

產品名稱：LMK-0.66電流互感器

型號：LMK-0.66
