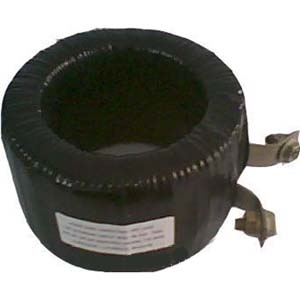

PR系列電流互感器

PR型電流互感器概述

PR系列電流互感器為塑料外殼，全封閉，戶內型產品。適用于額定頻率50HZ或60HZ在電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1;2003及GB1208-2006，<電流互感器>標準。

PR戶內型電流互感器結構簡介

PR系列電流互感器導磁材料采用經退火處理的環形鐵芯饒制，以保證產品5P5、5P10或10P10級的準確限值系數；確保一次短路狀態下，產品不飽和，有效的保證繼電器動作。線圈浸漆處理，有效防止了產品受潮。一次為P1、P2；二次為1S1、1S2；當一次電流由P1流向P2時，二次電流由S1 經外部回路流向S2即為流向S2即為減級性。

特別提醒：當一次電流通過時，二次回路不得開路，否則有高壓產生。

PR系列電流互感器型號

PR1電流互感器，PR2電流互感器，PR3電流互感器，PR4電流互感器，PR5電流互感器

PR6電流互感器，PR7電流互感器，PR8電流互感器，PR9電流互感器，PR10電流互感器

產品名稱：PR系列電流互感器

型號：PR
